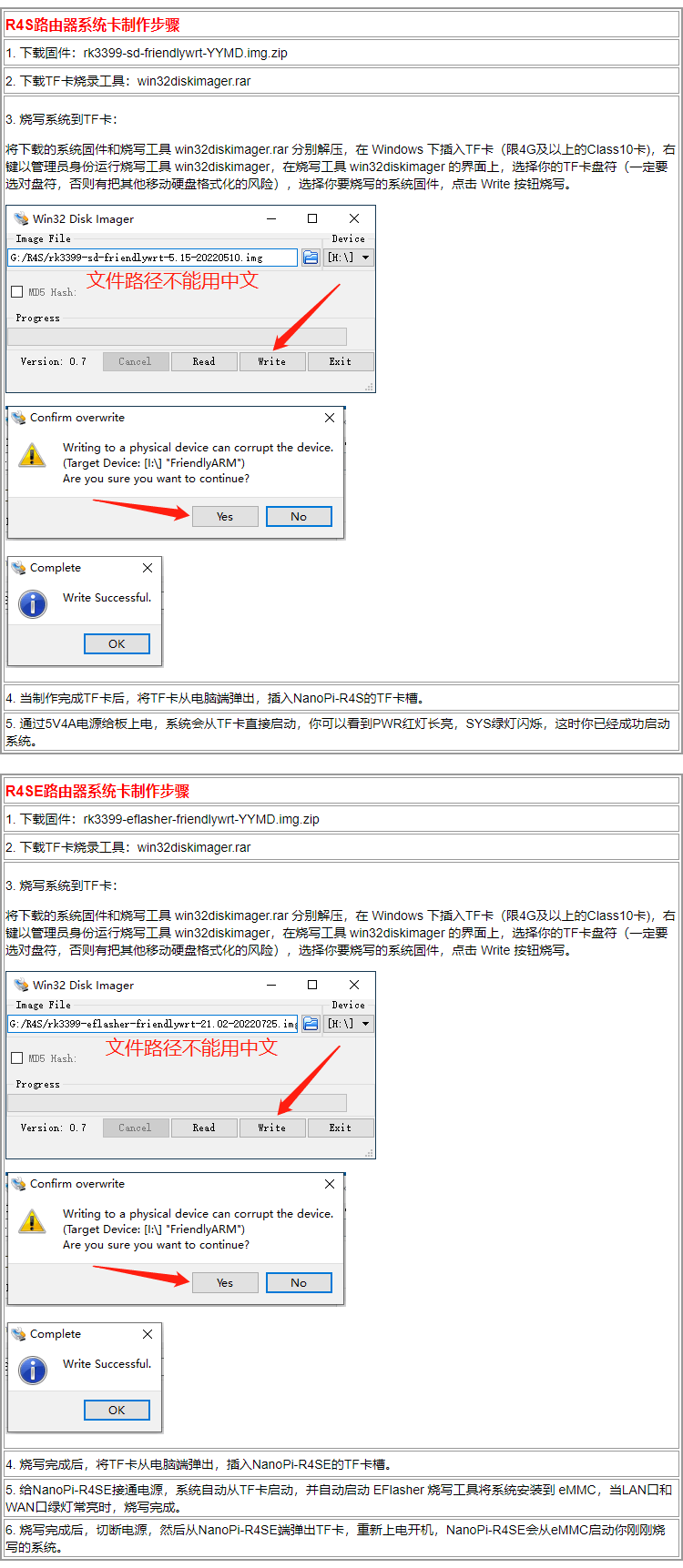

 R4S路由器系统卡制作步骤

管理提醒: 本帖被 qq2440 执行置顶操作(2021-01-22)
R4S淘宝购买链接:https://item.taobao.com/item.htm?id=632745097282

1. 电源推荐5V2A/3A/4A,TF卡推荐闪迪C10规格。
2. sys绿灯闪烁,表示系统正常运行状态。
3. 我们提供的固件为友善官方制作,并非第三方固件,不含敏感插件!


R4S固件地址:http://download.friendlyelec.com/nanopir4s (下载:01_系统固件 / 01_SD卡固件 / friendlywrt 固件)
R4SE固件地址:http://download.friendlyelec.com/nanopir4s (下载:01_系统固件 / 02_SD卡刷机固件(SD-to-eMMC) / friendlywrt 固件)
TF卡烧写工具下载:https://pan.baidu.com/s/1ANsY4j3W1R75ed-GVX2swg 提取码:6666




FriendlyWrt的一些常见问题:
无法拨号上网
进入“网络“->“防火墙“,将 “WAN区域“ 的“入站数据“,“出站数据“与“转发“均设置为 “接受”;
如仍无法上网,可尝试关闭IPV6。
无法开机,LED灯不亮
尝试更换电源适配器和电缆,推荐使用 5V/2A 以上规格的电源供应。
注意,部分Type-C接口的快速充电器会有延迟,可能需要几秒钟才开始提供电量。
做二级路由时,电脑无法连接互联网
如果你的主网络是IPv4,而NanoPi R4S工作在IPv6,电脑有可能无法连接互联网,建议关闭IPv6,或将主路由切换到IPv6。
关闭IPv6:http://wiki.friendlyelec.com/wiki/index.php/NanoPi_R4S/zh#.E7.A6.81.E7.94.A8IPv6

R4S维基资料:
WiKi维基教程(固件介绍,使用说明,操作步骤等)
http://wiki.friendlyelec.com/wiki/index.php/NanoPi_R4S
系统固件下载
http://download.friendlyelec.com/nanopir4s
原理图(pdf格式)
https://wiki.friendlyelec.com/wiki/images/0/06/NanoPi-R4S-1GB-2008-Schematic.pdf
https://wiki.friendlyelec.com/wiki/images/c/c2/NanoPi-R4S-4GB-2008-Schematic.pdf
尺寸图(dxf格式)
https://wiki.friendlyelec.com/wiki/images/a/ab/NanoPi_R4S_1GB_2008_dxf.zip
https://wiki.friendlyelec.com/wiki/images/1/18/NanoPi_R4S_4GB_2008_dxf.zip
[ 此帖被qq2440在2022-11-21 15:47重新编辑 ]
友善之臂淘宝直销店:http://shop34928758.taobao.com

手机:13560352861(杨工),QQ:10108270
级别: 新手上路
UID: 146719
精华: 0
发帖: 1
金钱: 5 两
威望: 1 点
贡献值: 0 点
综合积分: 2 分
注册时间: 2021-09-25
最后登录: 2021-09-27
1楼  发表于: 2021-09-25 12:28
忍无可忍上来说一下,官方就不能提供一下上传固件升级的服务吗?
openwrt官方原版都支持的啊,我不懂折腾,可每次刷你们新出的固件真的是很蛋疼啊,重新配置,重新装插件。
级别: 新手上路
UID: 146824
精华: 0
发帖: 1
金钱: 5 两
威望: 1 点
贡献值: 0 点
综合积分: 2 分
注册时间: 2021-10-22
最后登录: 2021-10-26
2楼  发表于: 2021-10-22 18:03
请提供下Macos的相关工具吧
级别: 新手上路
UID: 147626
精华: 0
发帖: 3
金钱: 15 两
威望: 3 点
贡献值: 0 点
综合积分: 6 分
注册时间: 2022-06-28
最后登录: 2022-06-30
3楼  发表于: 2022-06-28 09:12
感觉还是用官方的比较舒心啊,马上试试看
我看好你噢
级别: 新手上路
UID: 147670
精华: 0
发帖: 1
金钱: 5 两
威望: 1 点
贡献值: 0 点
综合积分: 2 分
注册时间: 2022-07-10
最后登录: 2022-07-11
4楼  发表于: 2022-07-10 22:55
感觉固件不是很兼容没有eeprom芯片的版本啊
